Luftkissentisch Plattenzuschnitt

Plattenaufteilanlagen

Meist mehrere Luftkissen-Einzeltische an der Vorderseite der Maschine dienen zum Auflegen oder Zwischenlagern von Werkstücken. Die Erzeugung des Überdrucks erfolgt mittels Ventilator(en). In die Tischoberfläche sind Kugelventile eingebaut, die bei Berührung (Auflegen des Werkstücks) einen Luftstrom freigeben und somit das Luftkissen aufgebaut wird.

Ausführungen (Auswahl):

Weiterentwicklungen

  • Selco - führte an der Vorderseite abgerundete Luftkissentische ein. Diese sollen das Drehen der Pakete und Einzelstreifen vereinfachen, das Risiko von Beschädigungen an der Plattenunterseite minimieren und dem Bediener mehr Bewegungsfreiheit ermöglichen (Abbildung). Maschinen mit dieser Ausstattung haben den Buchstaben "L" in der Typbezeichnung z.B. EB 70 L.
  • HOLZMA - Luftkissentische mit lastabhängigem Gebläse - Zur Einsparung von Energie regelt der Hersteller u.a. den Volumenstrom der zugeführten Luft für die Luftkissentische - Idee dahinter: Liegt kein Werkstück auf, dann muss das Gebläse nicht laufen. Benötigt das Werkstück wenig Luft-Unterstützung zum Handling, dann kann auch weniger Druck erzeugt werden. ecoPlus - Technologie

Alternativbegriffe

  • Luftfilmtisch (Format 4)

Bilder

HPP 510 Luftkissentisch
HOLZMA, 2006
Luftkissentische
GABBIANI MACCHINE

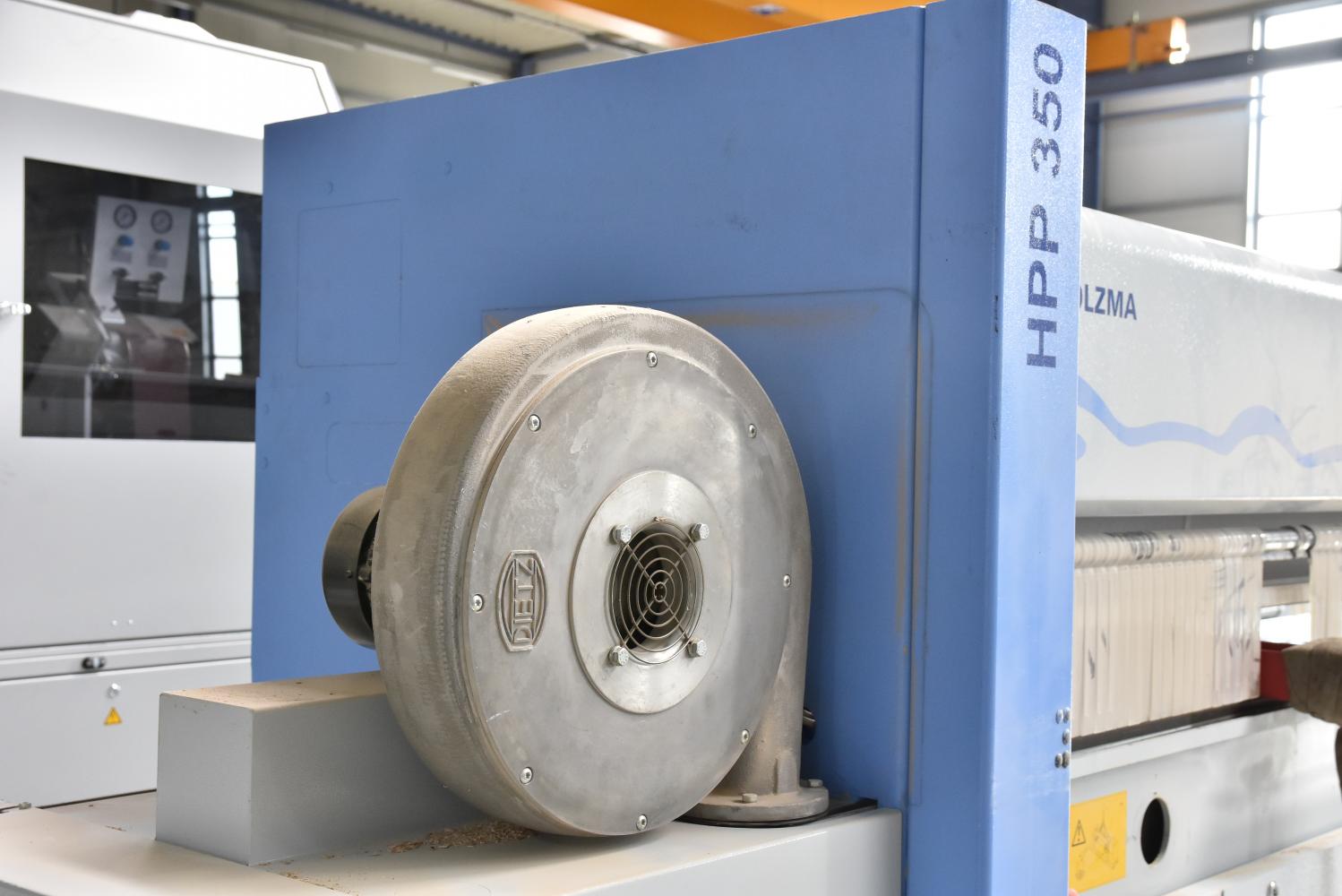

HPP 350 - Der Ventilator für die Luftkissentische ist fest eingebaut.
HOLZMA, 2010
